一  、整车要求

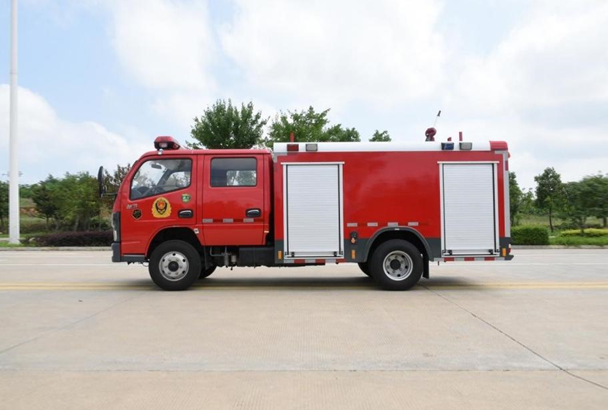

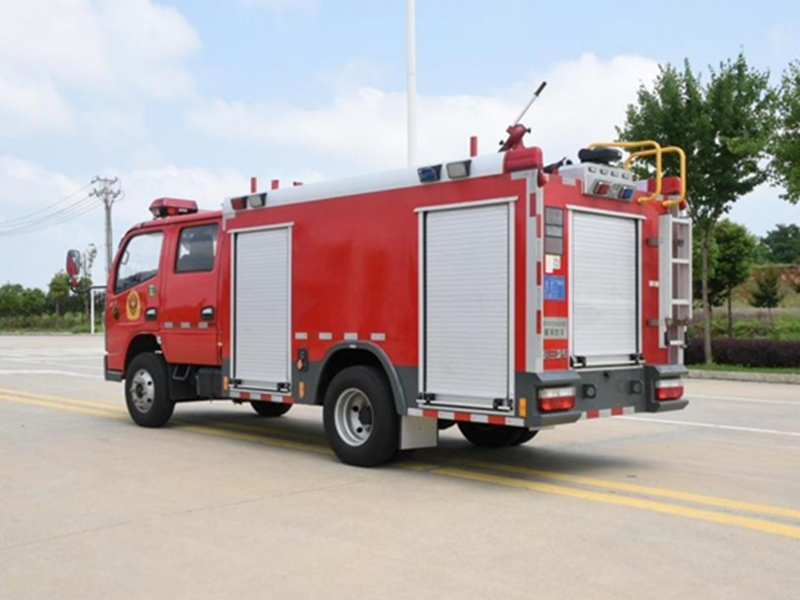

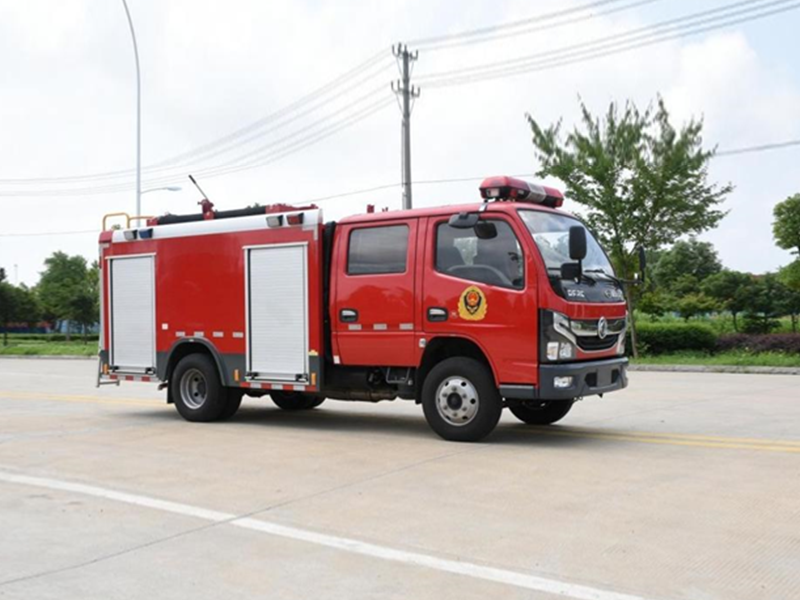

东风小多利卡水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等 部件组成，该车装配铝合金后爬梯(可拆卸),泵房在整车尾部，罐体为钢板焊接式，  罐体材质为优质碳钢板，罐体内部做防腐处理，载水2.5方。该车装备 CB10/20 消防泵，

PS8/20W消防炮。

二、  整车主要参数

外廓尺寸： 6090 x1980x2640mm

**总质量： 6620 kg

额定质量： 2200 kg

整备质量： 4045 kg

载液量： 2500 L

**车速： 100 km/h

水泵额定流量： 20 L/s@1.0MPa

消防炮额流量： 20L/s@0.8MPa

消防炮射程： ≥50 m

接近角/离去角： 24°/15°

三、 底盘主要参数

型     号 ：EQ1075DJ3CDF  东风多利卡国六底盘

驱动型式： 4×2

轴    距： 3308 mm

**车速： 110 km/h

发动机型号： Q23-115E60

额定功率：85 KW

总 质 量 ：7360 kg

四、 驾驶室

结    构：平头、四开门双排驾驶室。

座位设置：前排2人(含驾驶员)+后排3人

设   备 ：除原车设备外，加装有100W **报器、取力器**开关及****盒。

五、 容罐

容   量： 水2500L

材    质： 水罐采用优质碳钢板，罐体内部进行腐处

理，水罐底板4mm 碳钢板，水罐侧板及封板3mm碳钢

板，水罐顶板3mm 碳钢花纹板；

结    构： 钢板焊接式，内设防荡板

设    备： ◇ 1个人口盖，带有快速锁紧及开启装置

◇ 1个溢流装置

◇ 1个液位指示计

◇1个排污口，手动阀**

技术要求： 符合XF39《 消防车消防要求和试验方法》的有关规定

六、消防泵

型   号： CB10/20  常压消防泵

流    量 ：20L/s

压    力：1.0Mpa

**吸深：7 m

引水时间： ≤35s

真空泵形式： 活塞式

安装形式： 后置式

七、管路系统

罐体管路材质为优质无缝钢管，通过法兰与

各部件连接。

罐出水管路： 设 有 1 个 DN100 的罐出水管路，

水由罐体进入消防泵，装有1 只

DN100 手动蝶阀，通过 DN100 挠性

接头连接水罐与消防泵。

外进水管路：消防泵后部有一个外进水口，外接

100 吸 水 管 ，螺 纹 式 管 牙 接 口

(KA100 扪盖密封);

出水管路： ※消防泵左右各有1个 DN65 的常压出水口；

※ 1 个 DN65 的炮管路，采用DN65 挠性接头，用 DN65 炮球阀**。

注水管路：  ※ 2个 DN65 管路(外注水)位于泵房内左右两侧；

※ 1个 DN65 罐注水管路，可通过消防泵直接向罐内注水；

放余水管路： 为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路： 为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八 、取力器

型    式 ：夹心式(全功率)

操    纵：电磁阀**(电动操控)

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

九   、消   防  炮

型   号： PS8/20W

流   量 ：20L/s

射  程： ≥50m

压    力：0.8MPa

回转角度： 水平360°,俯仰-35°~70°

十 、器材箱

材   质 ：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前器材箱左右各1 扇铝合金卷帘门，后泵房左右后侧

各1扇铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

按战斗编成和战斗展开设计器材集成；

按人体工程学原理设计各种器材托架；

按使用逻辑关系和使用频率放置器材；

站在地面或踏板上2个动作内取用任何器材。

十 一 、 电器系统

※   驾驶室顶部配备1 .4 米长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1 个，360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※车辆两侧上方各配有2个红蓝爆闪灯及2个侧照明灯，下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有

照明灯，并符合GB4785 规定。

※ ** 报 器 功 率 为 1 0 0W;  **报器、**、爆闪灯电路为**式附加电路，**

器件安装在驾驶室内。

※附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：压力表、

液位计、电源总开关及器材箱灯开关等。

十二、  总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956《 消防车性能要求及试验方法》的规定；

3、 液罐质量符合 XF39 的规定；

4、 整车外观美观大方，平整度符合 XF39 的规定；

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十 三 、随车文件

十四、  器材配置

CB10/20 常压水罐消防车

器材标准配置表——螺纹式
