【整车技术参数】

产品**

程力牌

公告批次

364

产品名称

洒水车

产品型号

CL5180GSS6BXT

总质量(Kg)

18000

罐体容积(m3)

10.69

额定载质量(Kg)

10280,10215

外形尺寸(mm)

8080×2520×3020

整备质量(Kg)

7590

货厢尺寸(mm)

XX

额定载客(人)

准拖挂车总质 量(Kg)

驾驶室准乘人数 (人)

2,3

鞍座**载质 量(Kg)

接近角/离去角 (°)

19/11

前 悬 / 后 悬 (mm)

1260/2320

轴荷(Kg

6500/11500

** 高  车 速 (Km/h)

105

备注

1.仅采用轴距4500mm和前悬1260mm;该车主要用于城乡道路和园林绿化

洒水；主要装置为罐体、洒水泵、喷洒装置；2.罐体总容量：10.69立方米， 有效容积：10.21立方米，介质：水.罐体外形尺寸(长×宽×高)(mm):4000  ×2350×1600;3.侧防护采用Q235材料，焊接连接，后防护为整体式结构，  下边缘离地高460mm;4.随底盘选装驾驶室，ABS系统**器型号/厂家：J

ABS/焦作博瑞克**技术有限公司，ABS/ASR-24V-4S/4M/襄阳东风隆诚机 械有限责任公司

【底盘技术参数】

底盘型号

EQ1185LJ9CDE

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

4500

轮胎规格

295/80R22.518PR,10.00R2018PR,275/80R22.518PR

钢板弹簧片数

8/10+7,8/-

前轮距(mm)

1862,1933,1949

燃料种类

柴油

后轮距(mm)

1806,1865

排放依据标准

GB17691-2018国VI

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCS04200-68

B6.2NS6B210

B6.2NS6B230

D4.ONS6B195

广西玉柴机器股份有限公司

东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司

4156

6200

6200

4000

147

154

169

143

概    述

◆大多利卡排半驾驶室，采用高强度钢板和封闭式结构，形成有 效的防撞保护区，保护驾乘人员安全。关键易腐蚀部位采用工程 合成树脂等特殊材料，极大地提高了驾驶室的抗腐蚀性。座椅双 密度发泡，弹性好，不变形，舒适性好。内装饰采用优质原生塑 料，无气味。配置大视野前挡风玻璃，有效减少弯道盲区，提高 行车安全；

◆平头驾驶室全金属封闭式结构，可乘座2,3人；

◆驾驶室内加装有取力器**开关、各种附加**开关，仪表台 下方装有多功能电子**报器，车顶装有**；

◆驾驶室内冷暖空调、搁物箱等人性化设计， 一应俱全。

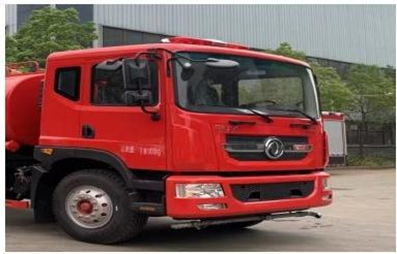

大多利卡排

半座驾驶室

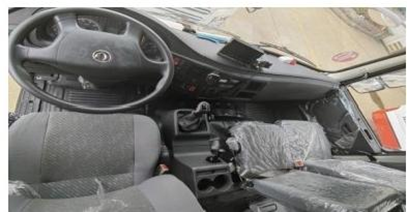

前排驾驶位

水罐容积(L)

1200

罐体材质

优质碳钢材质

人孔

设DN460人孔1个，带有快速锁定/开启装置

溢流口

设溢流口1个。

排污口

1个排污口，手动阀**。

注水口

在水罐右侧接1只DN65接口

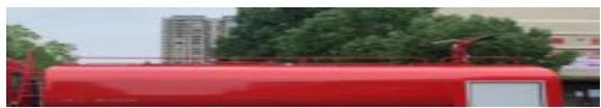

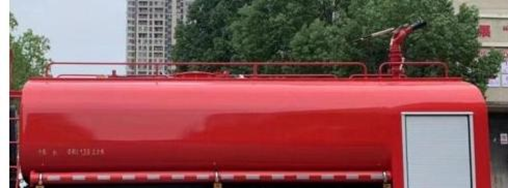

罐体示意图

材质及工艺

◆水罐采用优质碳钢罐体；

◆罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、 车辆运载平稳安全等特点；

◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证 罐体焊缝质量的原样性。

◆罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。

型式

夹心式(全功率)

参考图

操 纵

电磁阀**(电动操控)

冷却方式

强制可调式水冷

润滑方式

飞溅式油润滑

材质

骨架、蒙皮为优质Q23**钢材；内隔板、底板为高强度铝合金和

新型隔热防护板。

图示

器材放置

◆按战斗编程和战斗展开设计器材集成；

◆按使用逻辑关系和使用频率放置器材；

◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所

有器材 ；

车顶

采用花纹板铺设(限车厢顶部)

图示

消防泵：

CB10/30常压消防泵

流  量：

常压30L/s

压  力：

常压1.0MPa

安装型式：

后置

真空泵：

活塞式

引水时间≤35s,吸深≥7m。

**真空度：≥85kPa;

真空泵材质：

耐磨、抗腐蚀达到密封要求：

**真空度：≥85kPa;

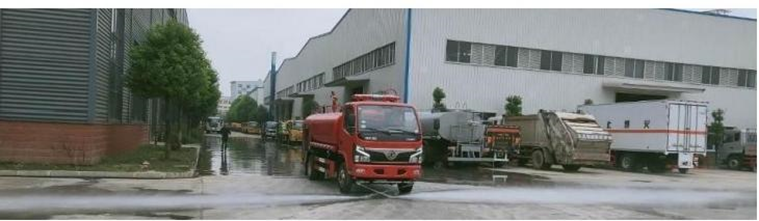

前冲

标配前置对冲圆锥喷嘴，冲洗宽度≥25m圆锥喷嘴角度可以任意调 节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同

时实现对多车道洒水降尘。

图示

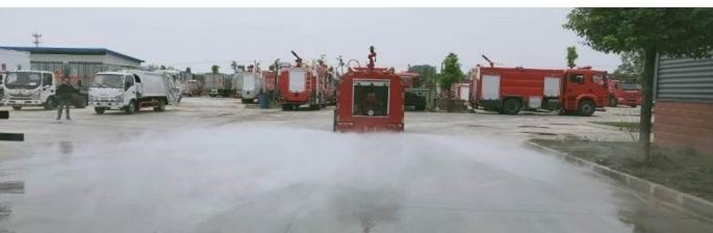

后洒

双侧后洒，洒水面积15m²

图示

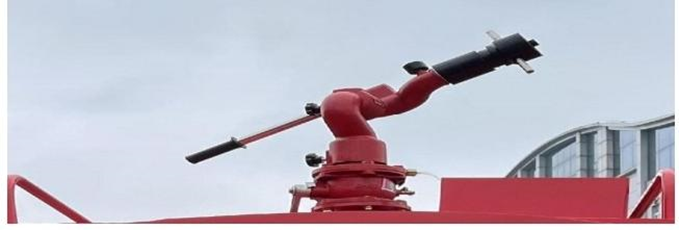

消防炮

流量达到20L/s,柱状射程约48m,可用作消防救援灭火。

图示

附加电气

设**电路

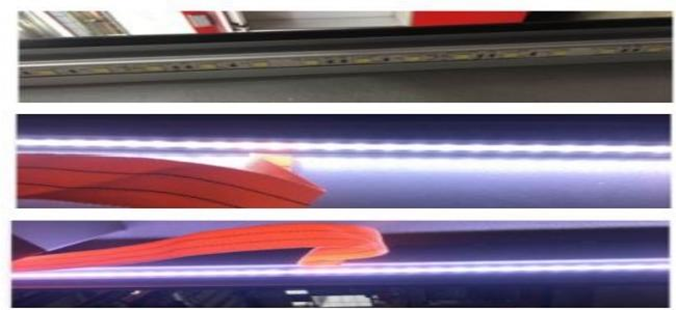

**照明

消防员室、泵房分别设有照明灯，操纵仪表板上设有照明、指示灯。

图示

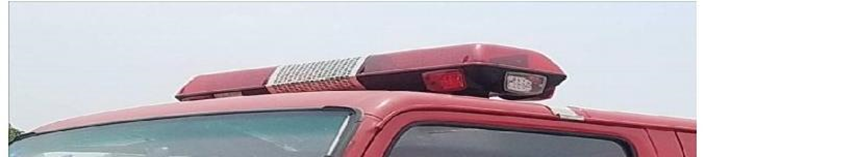

**示装置

驾驶室顶部配备长排豪华红红LED**，**报器及其**盒在驾

驶室内。

仪表板及

板上设备

仪表板位于车尾部的泵室内，
